濕式靜電除塵器是一種用來處理含微量粉塵和微顆粒的新型環保設備，其除塵效率能達到95%以上，是治理大氣粉塵污染的理想設備。濕式靜電除塵器的主要結構由除塵器本體、陽極管束、陰極系統、外部輔助系統（沖洗水、密封風、排水系統）以及防腐保溫等組成本文主要向大家介紹濕式靜電除塵器陰極系統的組成。

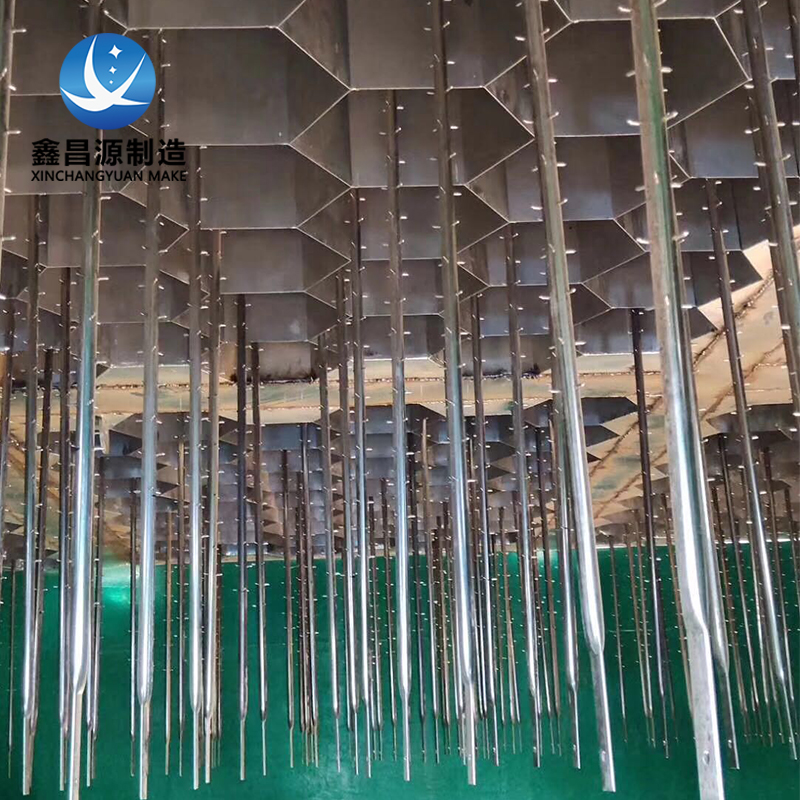

1、陰極線與重錘

濕式電除塵器陰極系統均為高壓負電設備，通過高頻電源提供 80kV 電壓。陰極線設置在陽極管中心線上，陰極線材質通常為 TC4 鈦合金金屬線（管）或 Alloy59 合金金屬線（管），線上帶有間距均勻的金屬芒刺，依靠放電原理，陰極線與陽極管間形成電暈，捕捉煙氣中的固體顆粒和氣溶膠等。

陰極線是濕式靜電除塵器的核心部件，每根陽極管對應布置一根陰極線。陰極線本身自重很輕，為保證陰極線在煙氣環境下可靠繃緊，且可定向膨脹，在每根陰極線底部設有水泥配重塊-重錘。重錘與陰極線間以銷軸連接，配合導向框架的安全導向環，可有效保證在陰極線斷裂時重錘不會掉落。

另外，在安裝陰極線之前，所有管束上部應進行徹底清潔，底部地面要清潔干凈，防止雜物隨風上行到陰極線上，投運前必須重復此檢查工作。同時，控制陰極線與管束的同心度（可局部調整框架及限位環距離）≤10mm。

2、陰極固定框架

陰極系統通過絕緣子吊掛在殼體上，陰極線通過在陽極管束上方的固定框架吊掛。陰極固定框架主要作用有兩方面：

①陰極線的定位及吊掛；

②傳遞來自高頻電源的高壓電至每根陰極線。陰極線通過圓鋼掛鉤吊掛在陽極管束上，荷載通過扁鋼、C 型鋼和箱型框架逐級將荷載傳遞到電陰極支撐架的組合。

3、陰極限位框架

在陽極管束下方設有陰極導向框架，用于對陰極線提供導向限位。每根陰極線配重塊均穿過一個限位環，每個模塊的限位環均連接在一個框架上。每個框架通過多根陰極線吊掛在固定框架上?？蚣荛g的連接件開腰形孔，現場安裝時可根據實際情況調節間距。每個分區的導向框架通過多個絕緣子吊掛在殼體上。

4、絕緣子

由于陰極系統帶高壓負電，殼體為陽極接地，所以需通過絕緣子保證將陰極系統的荷載傳遞給殼體的同時有效絕緣。自陰極框架中引出的傳力懸臂通過吊桿吊掛在陶瓷材質的絕緣子上，陶瓷絕緣子將荷載傳遞至絕緣子外殼。為避免短路，絕緣子外殼到陰極系統間留有足夠的距離。
